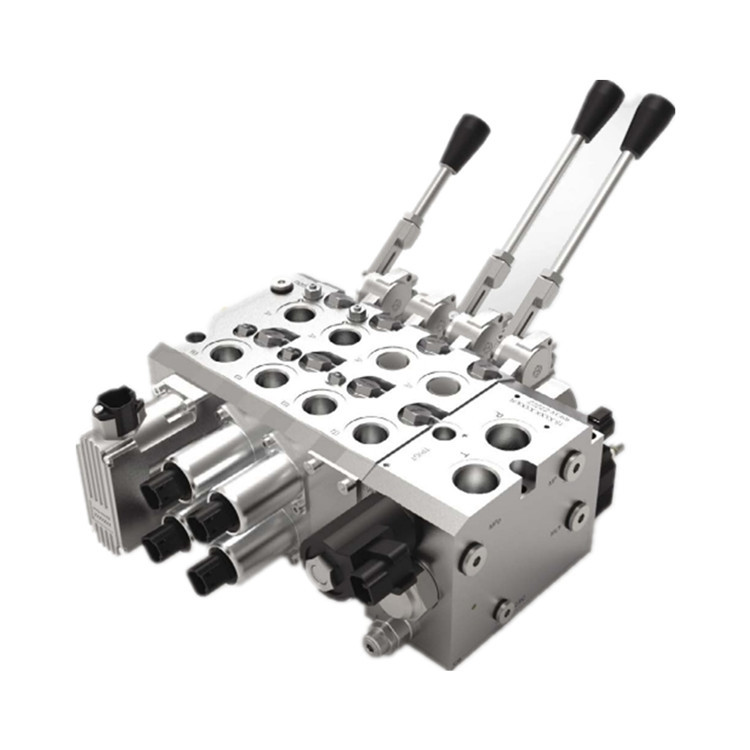

TECNORD方向阀TDV 100

TDV100是一种闭心、负载感应、带预补偿的分段控制阀。TDV100可配置1至10个工作段,可与固定排量或压力/流量补偿可变排量泵一起使用。当选择多个功能时,TDV100将自动解决highest功能负...

产品介绍

TDV100是一种闭心、负载感应、带预补偿的分段控制阀。TDV100可配置1至10个工作段,可与固定排量或压力/流量补偿可变排量泵一起使用。当选择多个功能时,TDV100将自动解决highest功能负载压力,然后将其传输至泵或入口卸荷器/旁通补偿器,并在所有滑阀返回空档后排放至油箱。负载感应系统通过压力补偿原理(滑阀部分配有本地双向压力补偿器)通过滑阀控制槽口保持ΔP常数。每个TDV100分段阀由一条先导压力供应管线和一条回流轨穿过,向MULTIDROMelectro液压执行器系统或比例先导压力阀输送约20-25巴的压力。

性能特点

  • 两个或多个功能的负载独立同时控制,在泵的流量饱和限制范围内。
  • 比例流量控制延长至滑阀行程的95%。
  • MULTIDROM比例执行器具有内置电子设备,只需要来自操纵杆的可变电压信号。
  • 内部闭环位置控制配置使阀芯以接近伺服阀性能的精度水平达到所需位置。
  • 基于SAE J1939协议的内置CAN总线接口。
  • 提供非反馈比例和ON-OFF先导压力控制执行器。
  • 控制泵流量的电液压力补偿仪表可用于经济高效的应用。
  • 悬挂负载控制的特殊“伸长”阀芯配置与平衡阀配合使用。

技术参数

  • max工作流量:120 lt/min
  • 每段max工作流量:110 lt/min
  • max工作压力:320巴
  • min备用和先导压力:14巴
  • 阀芯行程:6 mm
  • 截面宽度:42 mm
  • P&T端口:3/4“-BSP
  • A&B工作端口尺寸:1/2“-BSP
  • 流体:矿物油
  • 流体温度范围:-25°C/+95°C
  • 流体粘度范围:3<cSt<648
  • highest流体污染等级:18/15/10(ISO 4406)
  • 密封件:丁腈橡胶(标准)/氟橡胶(可选)
  • 产地:意大利
